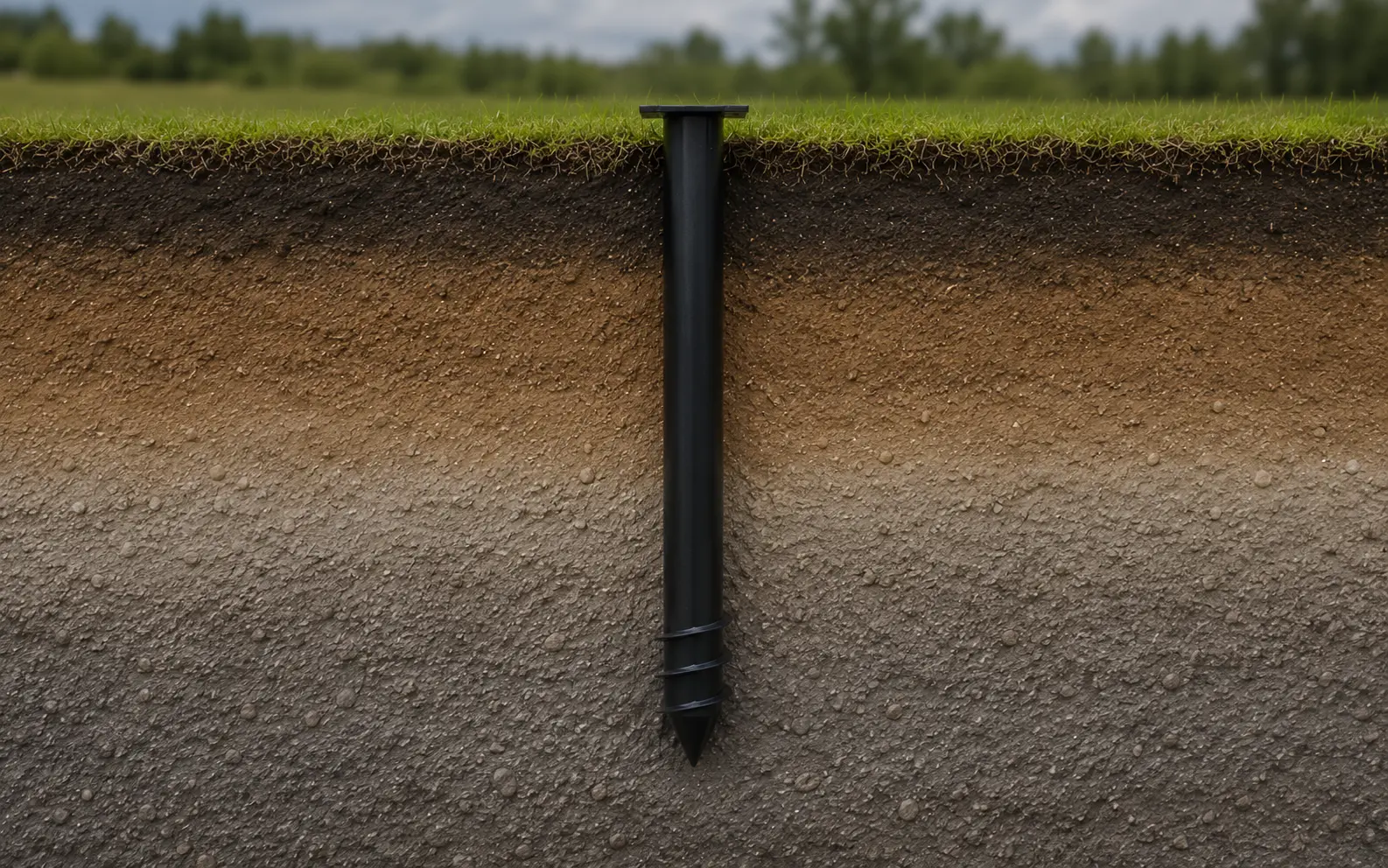

Конструкция винтовой сваи диаметром 133 мм и длинной 2000 мм
Винтовая свая диаметром 133 мм длиной 2000 мм со стенкой 4 мм — это стальная опора с трубчатым стволом, винтовой лопастью 350 мм, нижним наконечником и верхней монтажной частью. Такой типоразмер применяют для свайно-винтовых фундаментов под террасы, бани, пристройки, навесы, каркасные строения, хозяйственные постройки и другие конструкции, где требуется более жёсткая опора, чем свая меньшего диаметра.
Ствол диаметром 133 мм передаёт нагрузку от обвязки к грунту. Винтовая лопасть формирует рабочую опорную зону и помогает погружать сваю без котлована. Стенка 4 мм повышает сопротивление ствола монтажным воздействиям. После завинчивания верхнюю часть сваи подрезают в общий уровень свайного поля, затем устанавливают оголовок или выполняют обвязку.
ствол — стальная труба диаметром 133 мм;
длина изделия — 2000 мм;
толщина стенки — 4 мм;
диаметр лопасти — 350 мм;
нижний узел — наконечник и винтовая лопасть;
верхний узел — оголовок или соединение с обвязкой.
ГОСТ Р 59106-2020 регламентирует стальные винтовые сваи как изделия с трубчатым металлическим стволом, погружаемые в грунт завинчиванием с вдавливанием. В конструкции сваи 133 мм 2000 мм 4 мм это отражается в требованиях к трубе, сварке лопасти, защитному покрытию и контролю размеров.
По СП 50-102-2003 параметры свайного фундамента назначают на основе данных о грунтах, нагрузках и особенностях сооружения. Поэтому свая 133 мм 2000 мм 4 мм выбирается не только по диаметру: важно учитывать шаг свай, тип обвязки, массу строения и фактическую глубину погружения.
Узнайте количество
и варианты подходящих
винтовых свай
для вашей постройки
с монтажом в Ожерелье

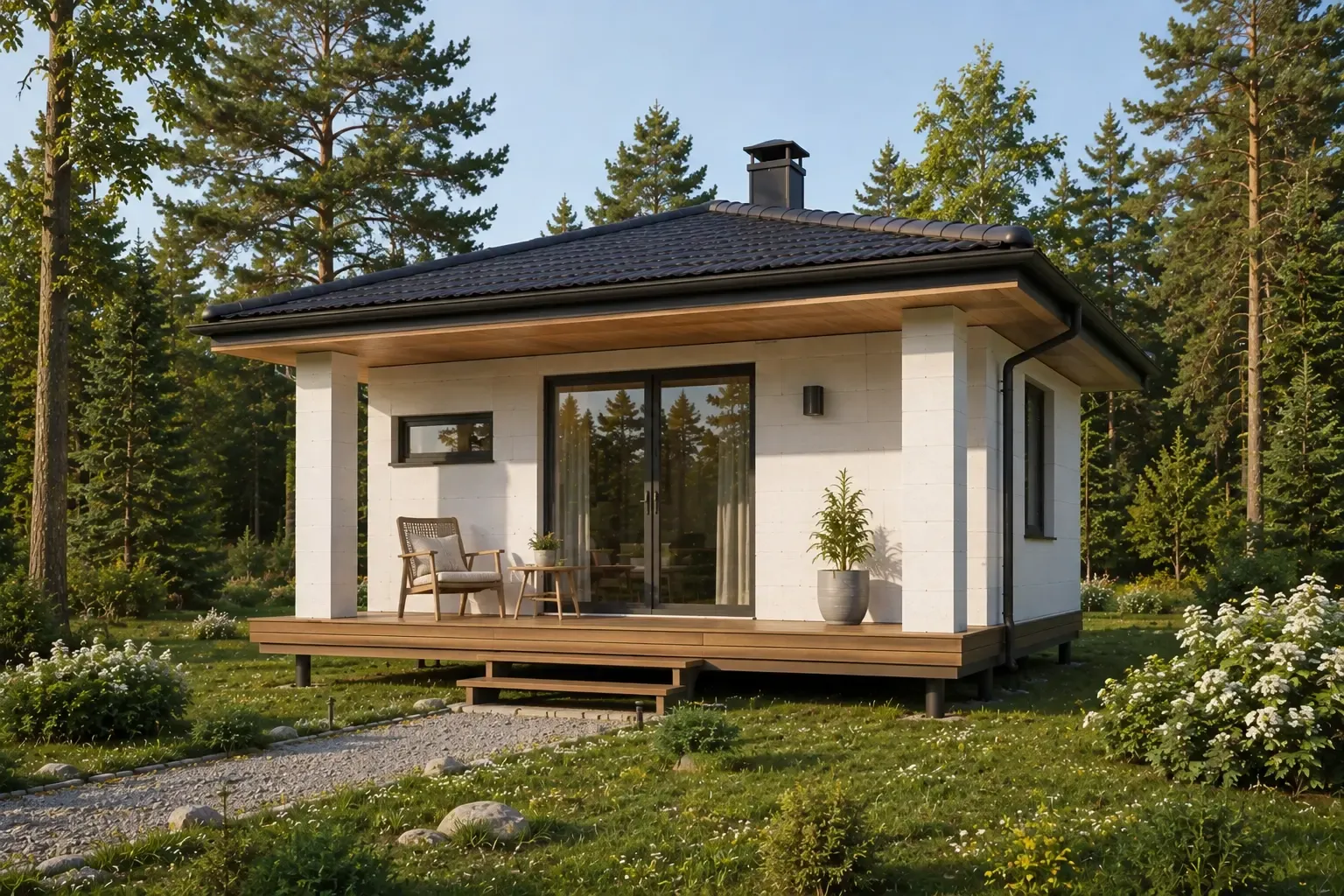

Область применения сваи диаметром 133 мм и длинной 2000 мм
Винтовая свая диаметром 133 мм длиной 2000 мм со стенкой 4 мм применяется для фундаментов под каркасные дома, бани, пристройки, террасы с навесом, гаражные навесы, хозяйственные постройки, заборы с высокой ветровой нагрузкой и отдельные опорные узлы на плотных или умеренно плотных грунтах. Длина 2000 мм позволяет заглубить лопасть ниже рыхлой поверхностной зоны, если участок не требует более длинных свай.
Диаметр 133 мм используют там, где конструкции нужна увеличенная жёсткость ствола и большая площадь опирания лопасти. Свая работает не отдельно, а в составе поля: ствол воспринимает усилия от обвязки, лопасть передаёт нагрузку в грунт, а оголовок связывает опору с брусом, швеллером, профильной трубой или ростверком. Несущая способность зависит от грунта, шага свай, веса сооружения, длины пролётов и схемы обвязки.
применение — бани, каркасные дома, пристройки, террасы, хозпостройки;
условия — плотные или умеренно плотные грунты без большого перепада рельефа;
обвязка — деревянная или металлическая;
контроль — вертикальность, сварка, покрытие, единая отметка оголовков;
ограничение — тяжёлые здания требуют отдельного проектного расчёта.
По ГОСТ Р 59106-2020 проверяют трубу, винтовую лопасть, сварные соединения и покрытие от коррозии. СП 50-102-2003 требует назначать параметры свайных фундаментов по грунтам и нагрузкам, а СП 24.13330.2011 рассматривает работу свай вместе с грунтовым основанием.
